反置式發動機作為一種獨特的發動機布局形式，因其進氣歧管在前、排氣歧管在后的設計，在提升進氣效率和降低進氣溫度方面具有顯著優勢。本文將探討反置式發動機的設計結構模型資源獲取途徑，并簡要概述其核心裝配流程。

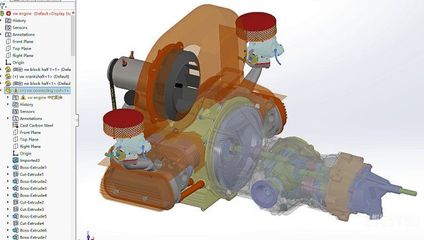

一、反置式發動機設計結構模型資源
對于工程師、學生或愛好者而言，獲取詳細準確的反置式發動機設計結構模型是進行學習、分析與虛擬仿真的重要前提。主要獲取途徑包括：
- 專業工程軟件平臺與模型庫：許多CAD/CAE軟件（如SolidWorks, CATIA, Siemens NX）的官方或第三方模型庫中，可能提供基礎的發動機總成或零部件模型。用戶可通過訂閱或購買獲得。
- 開源工程社區與網站：一些專注于機械設計與分享的網站（如GrabCAD, Thingiverse）時常有用戶上傳各種發動機模型，其中可能包含反置式布局的模型。這些資源通常免費，但需仔細核對模型的準確性和完整性。
- 學術機構與論文數據庫：高校和研究機構的論文或技術報告中，有時會附有用于仿真研究的詳細發動機模型。通過知網、IEEE Xplore等學術數據庫進行針對性檢索或有可能發現相關資源。
- 汽車制造商技術資料：部分制造商可能會公開其發動機的技術手冊或培訓資料，其中包含爆炸視圖或簡化的結構模型，這是理解特定型號反置發動機最權威的參考之一。
重要提示：在下載和使用任何設計模型時，務必注意知識產權和許可協議，確保用于合法合規的用途。
二、反置式發動機核心裝配流程要點
反置式發動機的裝配遵循內燃機裝配的一般原則，但由于其進排氣系統的特殊布局，在部分環節需特別注意。一個簡化的核心裝配流程如下：
- 缸體與曲柄連桿機構的裝配：這是發動機的基礎。首先將曲軸安裝到缸體主軸承座上，然后安裝活塞連桿總成（包括活塞、活塞環、活塞銷和連桿）。此環節需要精確的扭矩控制和間隙測量。
- 氣缸蓋與配氣機構的裝配：將組裝好氣門、氣門彈簧、凸輪軸等部件的氣缸蓋安裝到缸體上，并按規定順序和扭矩?cái)Q緊缸蓋螺栓。反置式發動機的凸輪軸驅動進氣門側更靠近防火墻（后側），排氣門側更靠近車輛前部。
- 進排氣歧管的安裝：這是體現“反置”特點的關鍵步驟。進氣歧管連接到位于發動機前側（靠近散熱器一側）的氣缸蓋進氣口；而排氣歧管則連接到位于發動機后側（靠近駕駛艙防火墻一側）的氣缸蓋排氣口。這種布局使得吸入的冷空氣流經路徑更短、更直接。
- 正時系統安裝：安裝正時皮帶或鏈條，確保曲軸與凸輪軸之間的同步關系絕對精確，這是保證發動機正常工作的關鍵。
- 附屬系統的安裝：安裝機油泵、水泵、發電機、起動機、點火系統（火花塞、點火線圈）以及各種傳感器和線束。對于反置布局，需注意前部進氣系統周邊附件的布置空間。
- 最終檢查與調試：完成所有部件安裝后，進行全面的泄漏檢查、電氣檢查。在首次啟動前，需預先潤滑系統，并在啟動后進行怠速、點火正時等基本調試。
###
理解反置式發動機的模型結構有助于從三維空間把握其設計精髓，而熟悉其裝配流程則是將圖紙變?yōu)楝F(xiàn)實的核心。無論是通過模型進行虛擬分析，還是參與實際裝配，把握其“進氣在前、排氣在后”的布局特點，是正確處理相關設計與工藝問題的關鍵。
